W każdej inwestycji budowlanej, niezależnie od jej skali, istnieje jeden fundamentalny punkt odniesienia, który decyduje o prawidłowym posadowieniu obiektu i jego wymiarach pionowych. Mówię tu o punkcie zero budynku, symbolizowanym jako ±0,00. Zrozumienie tego pojęcia jest absolutnie kluczowe dla każdego inwestora, architekta, geodety czy kierownika budowy w Polsce, ponieważ od jego precyzyjnego wyznaczenia zależy sukces całej budowy.
Punkt zero budynku kluczowy poziom odniesienia w każdej inwestycji budowlanej
- Definicja: Punkt zero (±0,00) to umowny poziom odniesienia, od którego mierzone są wszystkie wysokości w projekcie i na budowie, najczęściej poziom gotowej posadzki parteru.
- Ustalanie: Określa go architekt w projekcie, a fizycznie wyznacza geodeta w terenie, przenosząc go na trwałe repery robocze.
- Znaczenie: Jest kluczowy dla prawidłowego posadowienia fundamentów, wysokości kondygnacji, spadków instalacji oraz ukształtowania terenu wokół budynku.
- Różnice: To poziom względny (lokalny), odrębny od bezwzględnego poziomu morza, choć w projekcie podawana jest jego rzędna bezwzględna.
- Konsekwencje błędów: Pomyłki w wyznaczeniu lub utrzymaniu punktu zero mogą prowadzić do poważnych problemów konstrukcyjnych, funkcjonalnych i finansowych.
- Odpowiedzialność: Za projektowe ustalenie odpowiada architekt, za wytyczenie geodeta, a za ochronę i prawidłowe wykorzystanie kierownik budowy.
Czym jest punkt zero budynku i dlaczego jest kluczowy dla Twojej budowy?
Definicja ±0,00: Co tak naprawdę oznacza ten symbol w projekcie?
Kiedy przeglądamy projekt budowlany, często natrafiamy na symbol ±0,00. Nie jest to przypadkowe oznaczenie, lecz umowny, fundamentalny poziom odniesienia, od którego mierzone są wszystkie rzędne wysokościowe w obiekcie. Wyobraź sobie, że to właśnie ten punkt stanowi bazę, od której rozpoczyna się całe pionowe wymiarowanie budynku od najniższych fundamentów, aż po najwyższy punkt dachu. Bez jego precyzyjnego ustalenia, budowa stałaby się chaotyczna i pełna błędów.
Poziom posadzki parteru: dlaczego to najczęstszy punkt odniesienia?
Z mojego doświadczenia wynika, że najczęściej za punkt zero (±0,00) przyjmuje się poziom gotowej posadzki parteru. Dlaczego akurat ten? To bardzo praktyczne i intuicyjne rozwiązanie. Poziom parteru jest zazwyczaj pierwszym, z którym mamy bezpośredni kontakt po wejściu do budynku. Jest to też poziom, który w największym stopniu determinuje relacje budynku z otoczeniem wejścia, tarasy, podjazdy. Przyjęcie go za punkt odniesienia ułatwia projektowanie, a później wykonawstwo, ponieważ wszystkie inne wysokości są łatwo mierzalne w górę lub w dół od tego poziomu.
Różnica między "punktem zero" a poziomem morza: klucz do zrozumienia rzędnych wysokościowych
Ważne jest, aby rozróżnić punkt zero budynku od bezwzględnego poziomu morza. Punkt zero (±0,00) to poziom względny, lokalny, ustalony dla konkretnego obiektu budowlanego. Natomiast poziom morza, na przykład w układzie wysokościowym Kronsztad, to poziom bezwzględny, globalny, do którego odnoszone są wysokości w całym kraju. W projekcie budowlanym zawsze znajdziemy informację o rzędnej bezwzględnej punktu zero, co oznacza, że jego wysokość jest podana w odniesieniu do państwowej osnowy wysokościowej. Dzięki temu wiemy, na jakiej faktycznej wysokości nad poziomem morza będzie znajdował się nasz budynek, co ma znaczenie np. dla planowania sieci uzbrojenia terenu czy oceny ryzyka powodziowego.
Kto i kiedy decyduje o poziomie zero Twojego domu?
Rola architekta: Jak powstaje koncepcja wysokościowa w projekcie budowlanym?
To architekt jest pierwszą osobą, która w procesie projektowania decyduje o poziomie zero budynku. Już na etapie koncepcji, a następnie w projekcie budowlanym, architekt określa i ustala ten kluczowy punkt. Bierze pod uwagę wiele czynników: ukształtowanie terenu, poziom wód gruntowych, istniejącą infrastrukturę, a także funkcjonalność i estetykę przyszłego obiektu. Jego zadaniem jest takie zaplanowanie poziomu zero, aby budynek harmonijnie wpisywał się w otoczenie i spełniał wszystkie wymagania techniczne oraz użytkowe. To właśnie w projekcie architektonicznym znajdziemy dokładne oznaczenie ±0,00.
Geodeta na placu budowy: Od teorii do praktyki, czyli jak wyznacza się zero w terenie?
Kiedy projekt jest gotowy i uzyskane są wszelkie pozwolenia, do akcji wkracza geodeta z uprawnieniami. Jego zadaniem jest przeniesienie teoretycznego punktu zero z projektu na teren budowy. Geodeta wykorzystuje precyzyjne instrumenty geodezyjne, takie jak niwelator, aby z niezwykłą dokładnością wyznaczyć ten poziom w rzeczywistości. To on dba o to, aby to, co zostało zaprojektowane na papierze, idealnie odpowiadało rzeczywistości na placu budowy. Bez jego pracy, wszelkie dalsze etapy budowy byłyby obarczone ryzykiem błędu.
Repery robocze: Co to jest i dlaczego kierownik budowy musi ich strzec?
Po wyznaczeniu punktu zero w terenie, geodeta utrwala go na tzw. reperach roboczych. Są to stałe punkty odniesienia, zazwyczaj wbite w ziemię paliki lub specjalne znaki, umieszczone w bezpiecznej odległości od przyszłego budynku, ale w jego bezpośrednim otoczeniu. Ich funkcja jest prosta, ale niezwykle ważna: mają służyć jako niezmienne punkty kontrolne przez cały okres budowy, gwarantując spójność wymiarową. Jako kierownik budowy zawsze podkreślam, że to właśnie kierownik budowy ponosi odpowiedzialność za ich ochronę przed zniszczeniem, przemieszczeniem czy zasypaniem. Ich uszkodzenie to prosta droga do poważnych problemów i dodatkowych kosztów.
Obowiązkowy wpis w dzienniku budowy: Formalne potwierdzenie wyznaczenia punktu zero
Prawidłowe wyznaczenie i utrwalenie punktu zero to nie tylko kwestia techniczna, ale i formalna. Jest to obowiązek kierownika budowy, który musi zostać obligatoryjnie odnotowany w dzienniku budowy. Wpis ten potwierdza, że geodeta wytyczył budynek zgodnie z projektem, a punkt zero został prawidłowo ustalony. Ma to ogromne znaczenie prawne i kontrolne, ponieważ w przypadku jakichkolwiek sporów czy kontroli nadzoru budowlanego, wpis w dzienniku stanowi dowód na prawidłowe wykonanie tego kluczowego etapu prac.
Praktyczne znaczenie punktu zero: gdzie jego wpływ jest największy?
Fundamenty i piwnica: Jak "zero" determinuje głębokość posadowienia budynku?

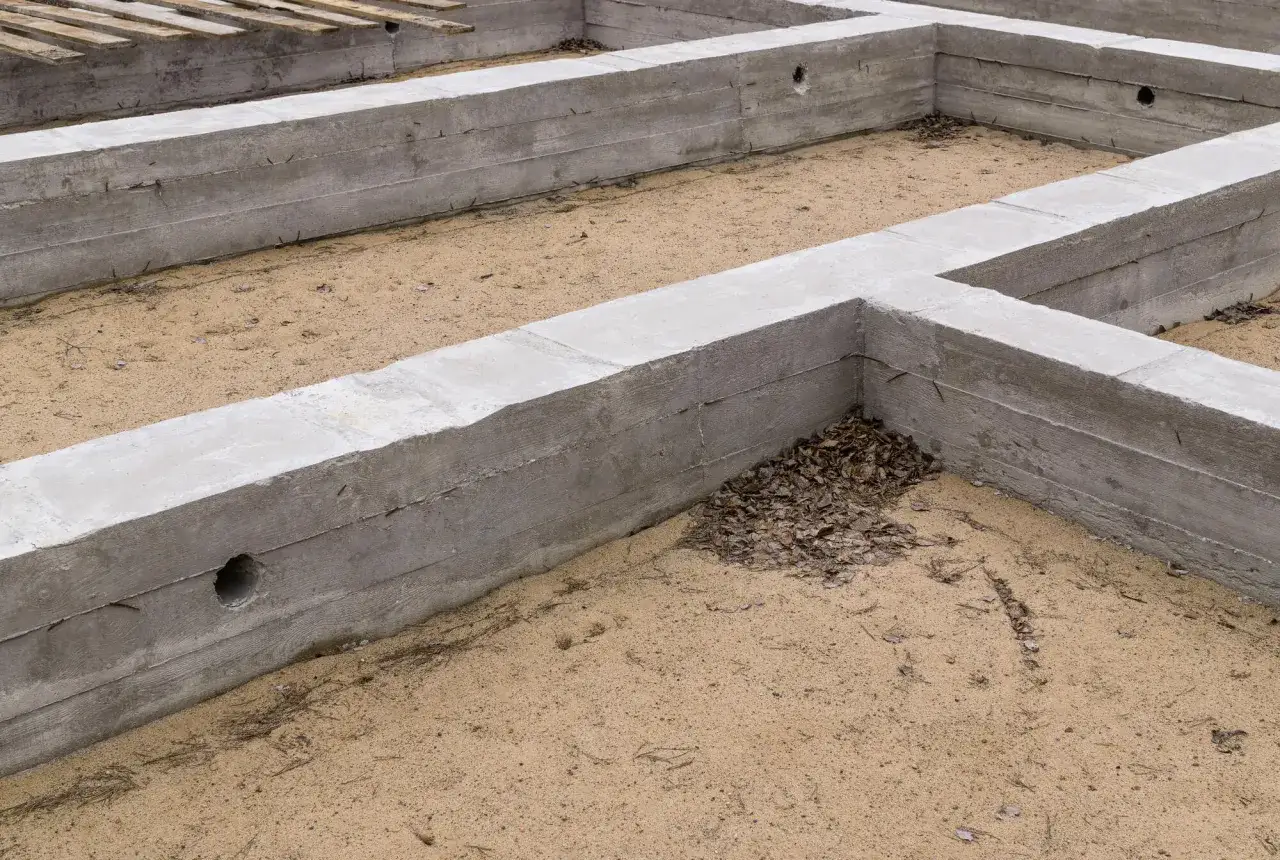

Punkt zero jest absolutnie kluczowy dla prawidłowego wykonania fundamentów i ewentualnej piwnicy. To właśnie od niego liczy się głębokość wykopów, co bezpośrednio wpływa na posadowienie budynku. Jeśli punkt zero zostanie źle wyznaczony, fundamenty mogą znaleźć się za płytko lub za głęboko, co może prowadzić do poważnych problemów konstrukcyjnych. Podobnie jest z poziomem podłogi piwnicy jej wysokość jest ściśle powiązana z punktem zero, zapewniając właściwe zagłębienie obiektu w gruncie i ochronę przed wilgocią.
Wysokość kondygnacji, stropów i dachu: Budowanie w pionie z milimetrową precyzją
Cały pionowy wymiar budynku jest precyzyjnie powiązany z punktem zero. Wysokości poszczególnych kondygnacji, poziomy stropów, a nawet konstrukcja dachu wszystko to jest wyliczane i odmierzane właśnie od ±0,00. Dzięki temu zapewniona jest milimetrowa precyzja, która jest niezbędna dla stabilności konstrukcji, prawidłowego montażu elementów prefabrykowanych oraz estetyki całego obiektu. Błąd na tym etapie może skutkować np. tym, że drzwi nie zmieszczą się w otworach, a schody będą miały niewłaściwe stopnie.
Niewidoczne, ale krytyczne: Rola punktu zero dla spadków kanalizacji i odwodnienia
Choć często niewidoczne, instalacje kanalizacyjne i systemy odwodnienia terenu są niezwykle wrażliwe na prawidłowe wyznaczenie punktu zero. To właśnie od niego projektuje się i wykonuje odpowiednie spadki, które są niezbędne dla efektywnego odprowadzania ścieków i wody deszczowej. Niewłaściwy spadek może prowadzić do zastojów, zatorów, a w konsekwencji do kosztownych awarii i zalewania budynku. Precyzja w tym zakresie to gwarancja bezproblemowego użytkowania instalacji przez lata.
Okna, drzwi i schody: Jak poziom odniesienia wpływa na elementy wykończeniowe?
Punkt zero ma również bezpośredni wpływ na montaż elementów wykończeniowych, takich jak stolarka okienna i drzwiowa, a także na projektowanie i wykonanie schodów wewnętrznych i zewnętrznych. Precyzyjne ustalenie poziomów montażu okien i drzwi zapewnia ich prawidłowe funkcjonowanie i estetykę. W przypadku schodów, punkt zero jest bazą do wyliczenia wysokości i szerokości stopni, co jest kluczowe dla komfortu i bezpieczeństwa użytkowania. Błędy w tym zakresie są od razu widoczne i trudne do skorygowania.
Otoczenie budynku: Kształtowanie terenu, podjazdu i tarasu w idealnej harmonii z domem
Nie tylko sam budynek, ale również jego otoczenie jest ściśle powiązane z punktem zero. Jest on podstawą do prawidłowego ukształtowania terenu wokół obiektu, w tym projektowania podjazdów, tarasów, ścieżek i innych elementów małej architektury. Dzięki temu wszystkie te elementy są w idealnej harmonii z domem, zapewniając ich funkcjonalność (np. odpowiednie spadki na podjazdach) i estetykę. Brak spójności w tym zakresie może prowadzić do problemów z odprowadzaniem wody, a także do nieestetycznego wyglądu posesji.
Najczęstsze błędy i problemy z punktem zero: jak ich uniknąć?
Pomyłka geodety lub wykonawcy: Jakie mogą być finansowe i prawne konsekwencje błędu?
Pomyłka w wyznaczeniu lub utrzymaniu punktu zero to jeden z najbardziej katastrofalnych błędów, jakie mogą się zdarzyć na budowie. Widziałem przypadki, gdzie błędne spadki kanalizacji wymagały kosztownej przebudowy, a nawet konieczności rozbiórki części obiektu z powodu niewłaściwego posadowienia. Konsekwencje finansowe dla inwestora mogą być ogromne dodatkowe koszty materiałów, robocizny, opóźnienia w harmonogramie. Co więcej, błędy te mogą prowadzić do poważnych konsekwencji prawnych dla wykonawców, a nawet dla kierownika budowy, włącznie z odpowiedzialnością odszkodowawczą.Niezabezpieczone repery: Prosty błąd, który może zniszczyć harmonogram prac
To wydaje się drobiazgiem, ale niezabezpieczone repery robocze to częsta przyczyna problemów. Wystarczy, że zostaną przypadkowo uszkodzone, zasypane ziemią lub przestawione przez nieuważnego pracownika, a cały punkt odniesienia znika. Skutkuje to koniecznością ponownego wezwania geodety do tyczenia, co generuje dodatkowe koszty i, co gorsza, opóźnienia w harmonogramie prac. Proste zabezpieczenie reperów, np. poprzez ich ogrodzenie, to niewielki wysiłek, który może zaoszczędzić mnóstwo nerwów i pieniędzy.
Przeczytaj również: Czy garaż blaszany to budynek? Prawo, podatki, uniknij kar!

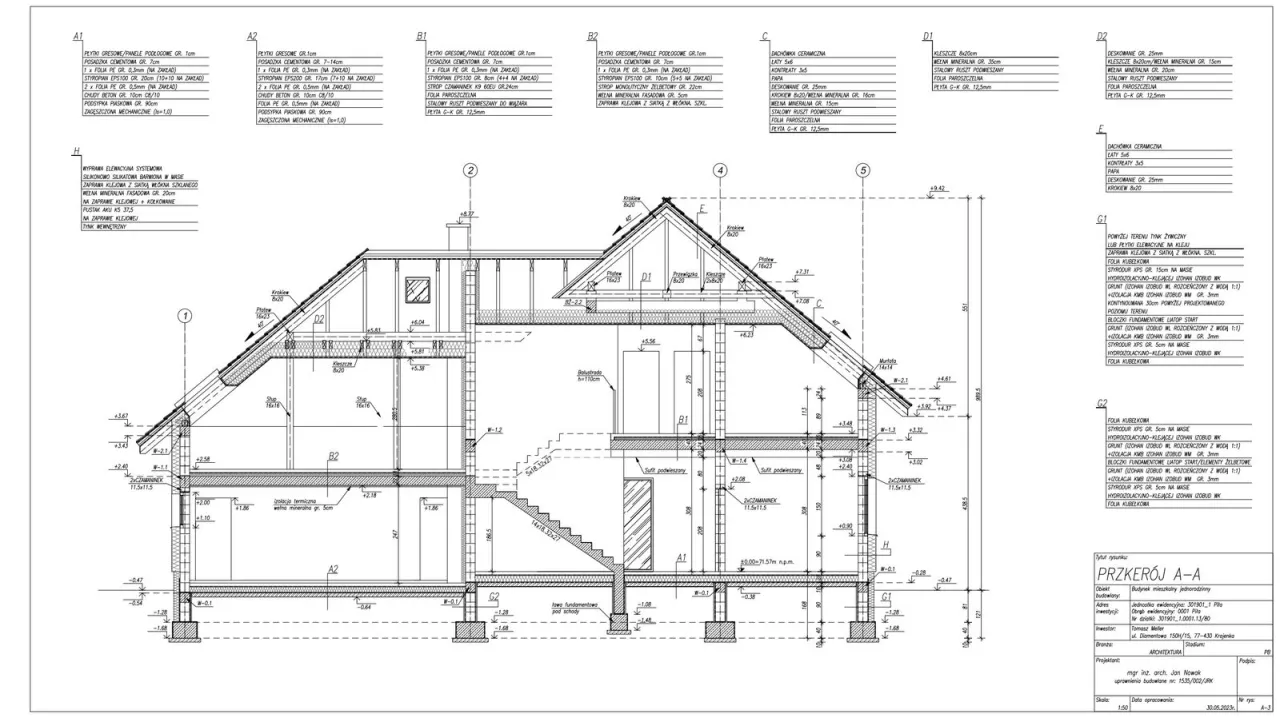

Jak czytać projekt? Gdzie dokładnie szukać informacji o poziomie ±0,00 na rzutach i przekrojach?
Dla inwestora, który nie jest ekspertem w budownictwie, odczytanie wszystkich informacji z projektu może być wyzwaniem. Jednak informacje o poziomie ±0,00 są kluczowe i zawsze znajdziesz je w części architektoniczno-budowlanej projektu. Szukaj ich przede wszystkim na:
- Rzutach fundamentów: Tam zazwyczaj podana jest rzędna posadowienia fundamentów w odniesieniu do punktu zero.
- Rzutach parteru: Tutaj znajdziesz oznaczenie ±0,00, często wraz z jego rzędną bezwzględną.
- Przekrojach budynku: Na przekrojach pionowych wyraźnie widać, jak wszystkie poziomy (fundamenty, stropy, dach) odnoszą się do punktu zero.
Klucz do sukcesu: Współpraca i nadzór nad punktem zero
Z mojego punktu widzenia, sukces każdej inwestycji budowlanej, zwłaszcza w kontekście prawidłowego posadowienia i wymiarowania, opiera się na współpracy i stałym nadzorze. Zrozumienie roli punktu zero przez wszystkich uczestników procesu od architekta, przez geodetę, aż po kierownika budowy i wykonawców jest absolutnie fundamentalne. Regularny nadzór nad pracami geodezyjnymi i budowlanymi, a także dbałość o ochronę reperów roboczych, to najprostsza droga do uniknięcia kosztownych błędów i zapewnienia, że Twój dom zostanie zbudowany solidnie i zgodnie z projektem. Pamiętaj, że precyzja na tym etapie procentuje przez całe lata użytkowania budynku.
